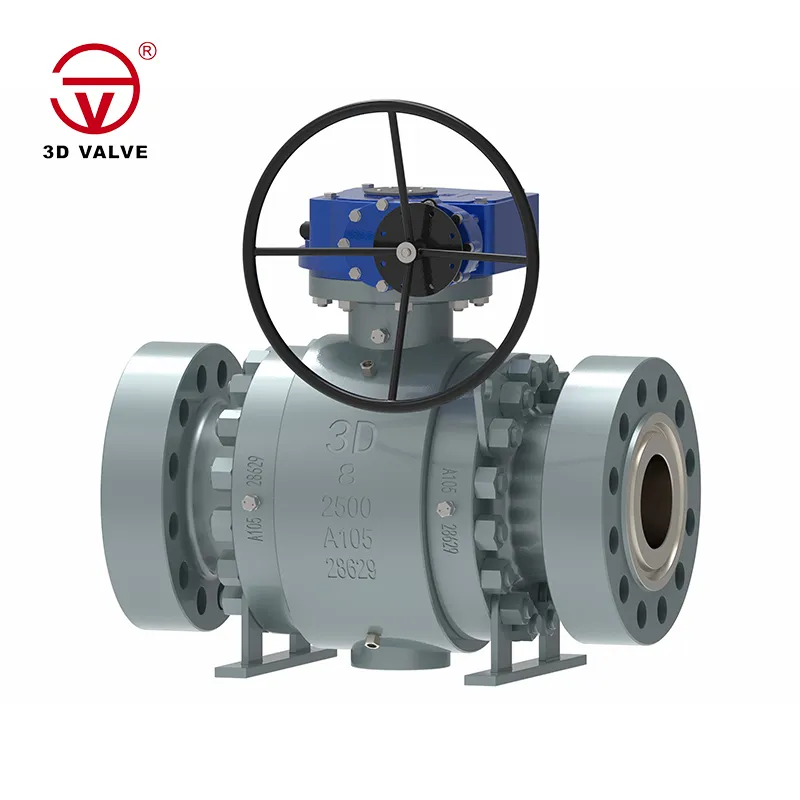

Le valvole a sfera trunnion ad alta pressione e ad alte prestazioni sono componenti essenziali in varie applicazioni industriali, in particolare in settori come petrolio e gas, prodotti petrolchimici, produzione di energia e raffinazione. Queste valvole sono progettate per resistere a condizioni di pressione estreme garantendo al contempo un funzionamento affidabile e requisiti minimi di manutenzione.

Caratteristiche:

1. Costruzione robusta: le valvole a sfera con articolazione ad alta pressione sono costruite utilizzando materiali durevoli come acciaio inossidabile, acciaio al carbonio o acciaio legato per resistere ad ambienti ad alta pressione e condizioni operative difficili.

2. Design con montaggio su perno: queste valvole sono generalmente caratterizzate da un design con sfera montata su perno, che fornisce maggiore stabilità e impedisce il movimento della sfera sotto alta pressione, garantendo una tenuta ermetica e prestazioni migliorate.

3. Design ignifugo: molte valvole a sfera con articolazione ad alta pressione sono progettate per soddisfare rigorosi standard di sicurezza antincendio, incorporando caratteristiche come guarnizioni ignifughe e materiali da costruzione che resistono alle alte temperature.

4. Funzionalità di doppio blocco e spurgo (DBB): alcune valvole offrono la funzionalità di doppio blocco e spurgo, consentendo l'isolamento e lo sfiato dei fluidi sia a monte che a valle per scopi di manutenzione o sicurezza.

5. Funzionamento a basso attrito: tecnologie di tenuta e trattamenti superficiali avanzati riducono l'attrito tra la sfera e le sedi, consentendo un funzionamento regolare e prolungando la durata della valvola.

6. Stelo anti-esplosione: per prevenire la fuoriuscita dello stelo sotto alta pressione, queste valvole sono spesso dotate di un design dello stelo anti-esplosione, garantendo l'integrità del sistema di tenuta.

7. Valutazione ad alta pressione: le valvole a sfera con perno ad alte prestazioni sono progettate per gestire pressioni nominali che vanno dalla Classe ANSI 600 alla Classe 2500 e anche superiori, a seconda dei requisiti applicativi specifici.

Principio di funzionamento:

1. Operazione di intercettazione: quando la valvola è chiusa, la sfera è posizionata perpendicolare alla direzione del flusso, creando una tenuta ermetica tra la sfera e le sedi della valvola. Ciò impedisce il flusso del fluido attraverso la valvola, interrompendo di fatto il flusso.

2. Controllo del flusso: ruotando la maniglia o l'attuatore della valvola, la sfera può essere posizionata per consentire un controllo preciso delle portate attraverso la valvola. L'apertura parziale della valvola consente il flusso controllato del fluido mantenendo l'integrità della pressione.

3. Scarico della pressione: negli ambienti ad alta pressione, il design della sfera montata sul perno garantisce che la sfera rimanga in posizione, prevenendo perdite e mantenendo l'integrità della pressione anche in condizioni estreme.

4. Manutenzione: le valvole a sfera con articolazione ad alta pressione e ad alte prestazioni richiedono una manutenzione minima grazie alla loro struttura robusta e alle tecnologie di tenuta avanzate. Le ispezioni periodiche e la lubrificazione delle parti mobili sono generalmente sufficienti per garantire l'affidabilità a lungo termine.

Applicazioni:

1. Industria petrolifera e del gas: le valvole a sfera con articolazione ad alta pressione sono comunemente utilizzate nelle operazioni upstream, midstream e downstream, comprese le teste dei pozzi, le condutture e i processi di raffinazione.

2. Prodotti petrolchimici: queste valvole sono componenti vitali negli impianti di lavorazione chimica per il controllo del flusso di vari prodotti chimici e fluidi ad alte pressioni e temperature.

3. Produzione di energia: le valvole a sfera ad alte prestazioni vengono utilizzate nelle centrali elettriche per il controllo del flusso di vapore, acqua e gas nei sistemi di caldaie, turbine e apparecchiature ausiliarie.

4. Raffinazione: le raffinerie si affidano a valvole a sfera con articolazione ad alta pressione per regolare il flusso di petrolio greggio, prodotti petroliferi e vari fluidi durante il processo di raffinazione.
